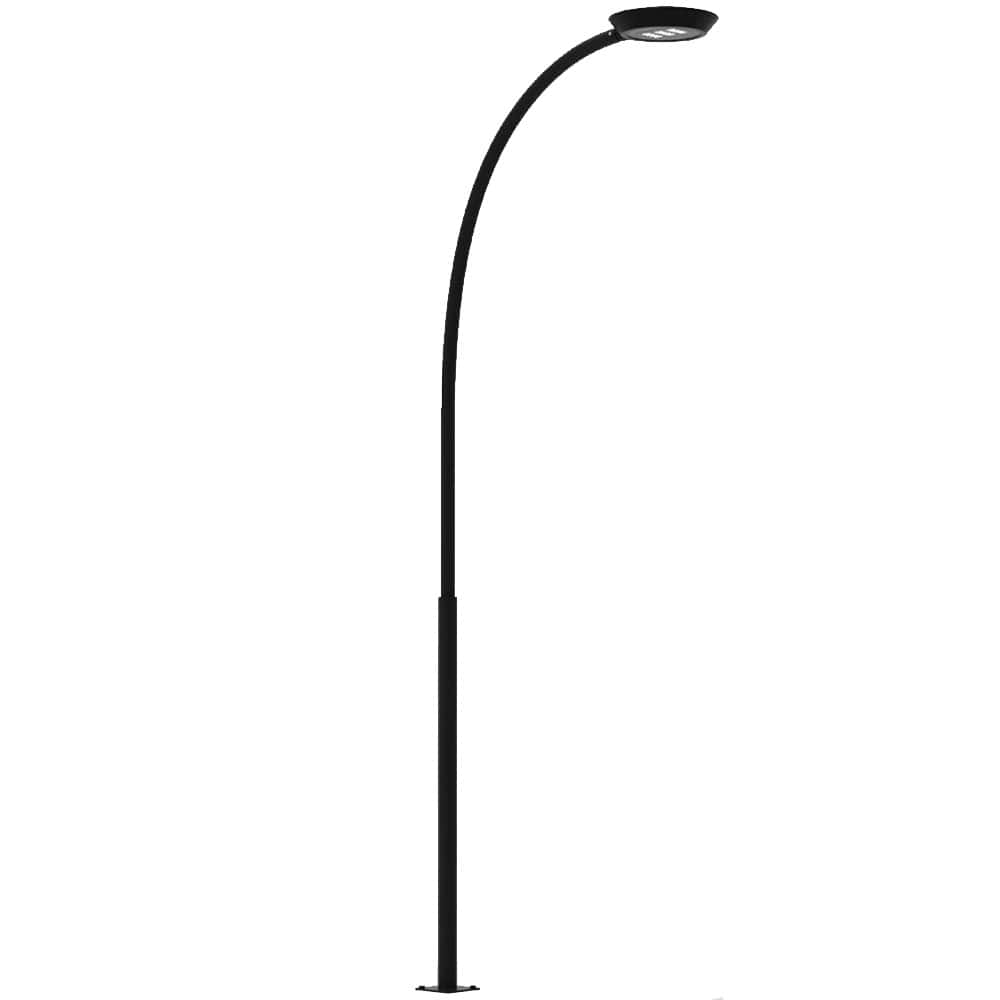

Poste metálico para alumbrado público modelo Barcelona con diseño curvo contemporáneo en acero galvanizado
Modelo Barcelona

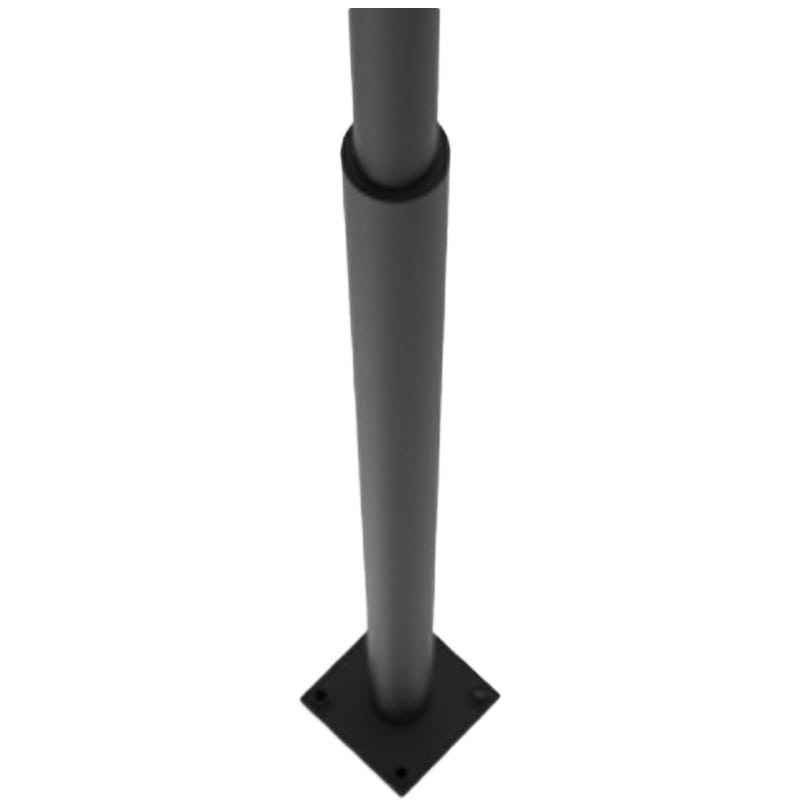

Detalle inferior del poste metálico de alumbrado público modelo Barcelona
Detalle Inferior

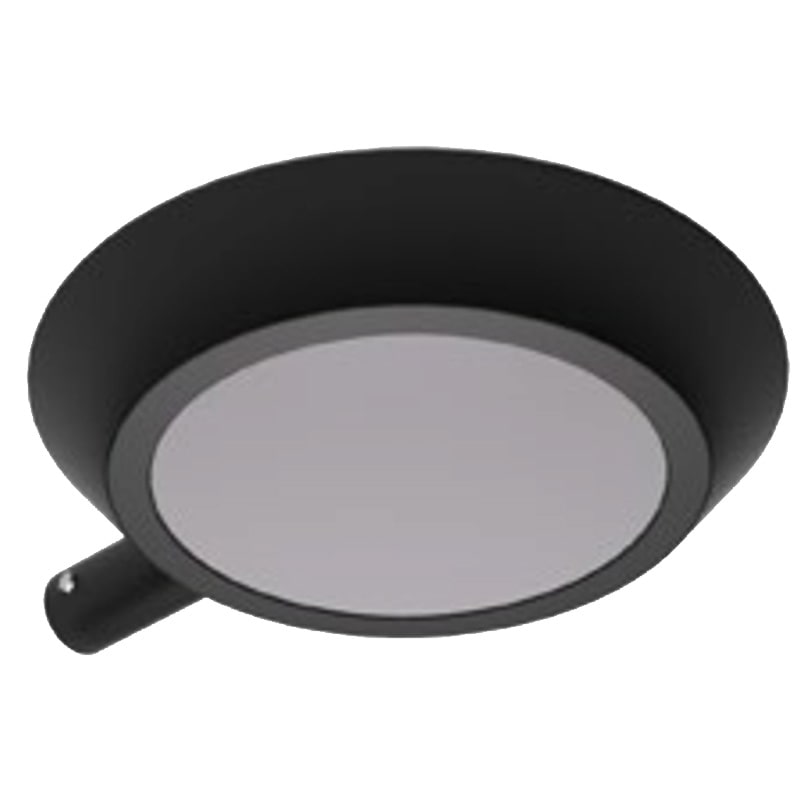

Detalle superior del poste metálico de alumbrado público modelo Barcelona
Detalle Superior

Poste Metálico de Alumbrado Público
Modelo Barcelona

El poste modelo Barcelona presenta un diseño curvo elegante que combina modernidad y funcionalidad. Fabricado en acero galvanizado de alta resistencia, es ideal para proyectos de alumbrado urbano que buscan una estética sofisticada y una iluminación eficiente en parques, avenidas y zonas peatonales.

Especificaciones Técnicas

Altura: 6m / 9m

Material: Acero Galvanizado.

Acabado: Pintura Electrostática.

Diametro: 3" / 4".

Variaciones

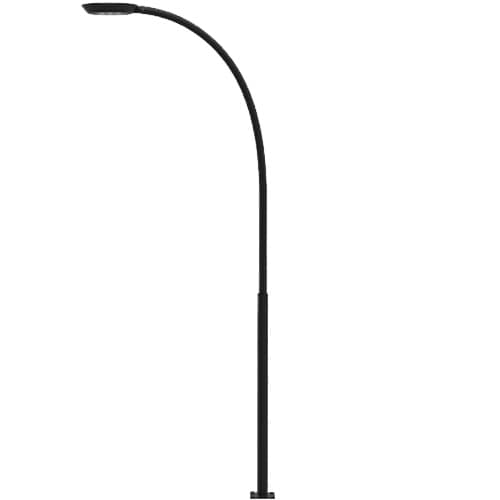

variacion brazo sencillo poste modelo barcelona
Brazo Sencillo

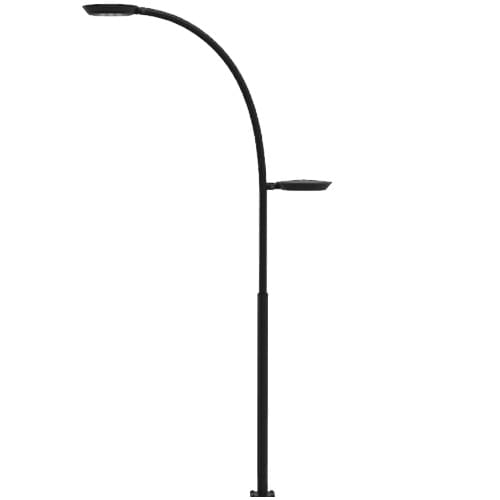

variacion poste vehicular y peatonal modelo barcelona
Vehicular y Peatonal

Luminarias Sugeridas

Luminaria LED modelo Marbella

Luminaria LED
Marbella

Detalles

Sistema de Anclaje y Base del Poste

Asegura su estabilidad y fijación al terreno mediante una placa base, anclas embebidas en concreto y una base decorativa que protege y permite el paso del cableado eléctrico.

1. Tipo de Patín (Placa Base)

Cada poste se fabrica con un patín de acero diseñado para garantizar estabilidad y compatibilidad con su base de anclaje. Las dimensiones y espesores varían según el modelo para resistir las cargas estructurales y de viento correspondientes, para este modelo en particular se utiliza el Patín Tipo A, con un tamaño de 24 por 24 cm.

Plano técnico de placa base para poste de alumbrado público con dimensiones de 24 por 24 centímetros, cuatro barrenos de 31.7 mm y orificio central de 89 mm.

1. Tipo de Patín (Placa Base)

Cada poste se fabrica con un patín de acero diseñado para garantizar estabilidad y compatibilidad con su base de anclaje. Las dimensiones y espesores varían según el modelo para resistir las cargas estructurales y de viento correspondientes, para este modelo en particular se utiliza el Patín Tipo B, con un tamaño de 28 por 28 cm.

Plano técnico de placa base para poste de alumbrado público con dimensiones de 28 por 28 centímetros, cuatro barrenos de 31.7 mm y orificio central de 152 mm.

1. Tipo de Patín (Placa Base)

Cada poste se fabrica con un patín de acero diseñado para garantizar estabilidad y compatibilidad con su base de anclaje. Las dimensiones y espesores varían según el modelo para resistir las cargas estructurales y de viento correspondientes, para este modelo en particular se utiliza el Patín Tipo D, con un tamaño de 30 por 30 cm.

Plano técnico de placa base para poste de alumbrado público con dimensiones de 30 por 30 centímetros, cuatro barrenos de 31.7 mm y orificio central de 152 mm.

2. Sistema de Anclaje.

Las anclas se colocan dentro de la cimentación de concreto y se fijan mediante la placa base del poste. Para postes de hasta 9 m se recomienda utilizar el modelo de Ancla Chica, mientras que para postes de 9 m o más se recomienda el modelo de Ancla Grande.

Ancla Chica Ancla Grande
h: 65cm h: 70cm
l: 20cm l: 30cm
a: 19cm a: 21cm
Diámetro: 3/4" Diámetro: 1"
Diagrama de instalación de poste metálico para alumbrado público con base decorativa, ancla, placa base, pirámide de concreto y tubería para cableado.

3. Cimentación Recomendada.

El sistema se compone de una pirámide de concreto, en la que se instalan las anclas galvanizadas.

La placa base del poste se fija a las anclas mediante tuercas y arandelas de alta resistencia.

Una base decorativa cubre la unión estructural, brindando una apariencia estética y protección contra la intemperie.

El conjunto debe incluir una tubería para cableado que permita el paso y protección de los conductores eléctricos.

Diagrama de instalación de poste metálico para alumbrado público con base decorativa, ancla, placa base, pirámide de concreto y tubería para cableado.
